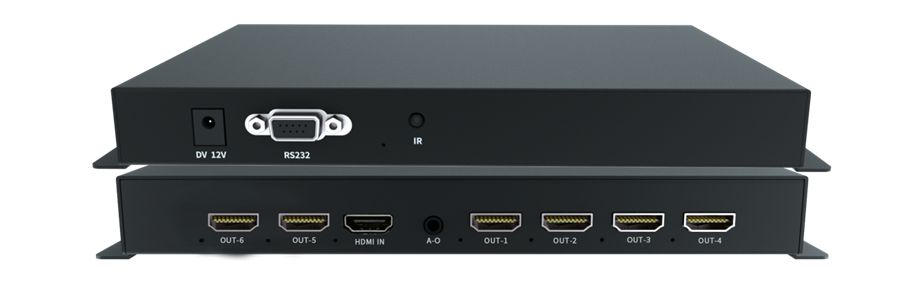

4K60超高清1进6出多屏宝
3500-P106U
一、产品简介
本产品是一款针对液晶屏设计的的超高清画面拼接器，可以让拼接屏实现点到点显示，显示画面做到不拉伸不变形。设备支持1路HDMI信号输入，6路HDMI信号输出，可通过拨码对设备进行操作。支持多种拼接模式（1x1,1x2,1x3,1x4,2x1,2x2,3x1,4x1,5x1,6x1），输入的EDID的可以根据不同的拼接模式而自动更改，输入分辨率最高可支持8K。本设备还支持音频解嵌，直接输出模拟音频。
本产品可以实现横向同步功能，也可以多台同时使用，从而实现更多路数的拼接屏的点到点不拉伸不变性显示。设备操作及其简单，外观设计大方，既可以实现拼接又可以实现超高清分辨率点到点显示，实为拼接屏的最佳搭档。
二、特性
Ø 支持1路HDMI信号输入，6路HDMI输出
Ø 支持多种拼接模式，满足大部分应用场景
Ø 支持分辨率最高达到8K输入
Ø HDMI接口EDID自动匹配，根据不同的拼接模式自动生成
Ø 支持音频解嵌输出
Ø 支持串口发
送指令
Ø 支持并联使用，保障大屏实时显示需求。
Ø 采用全硬件实时处理架构，超快处理速度绝不延迟。

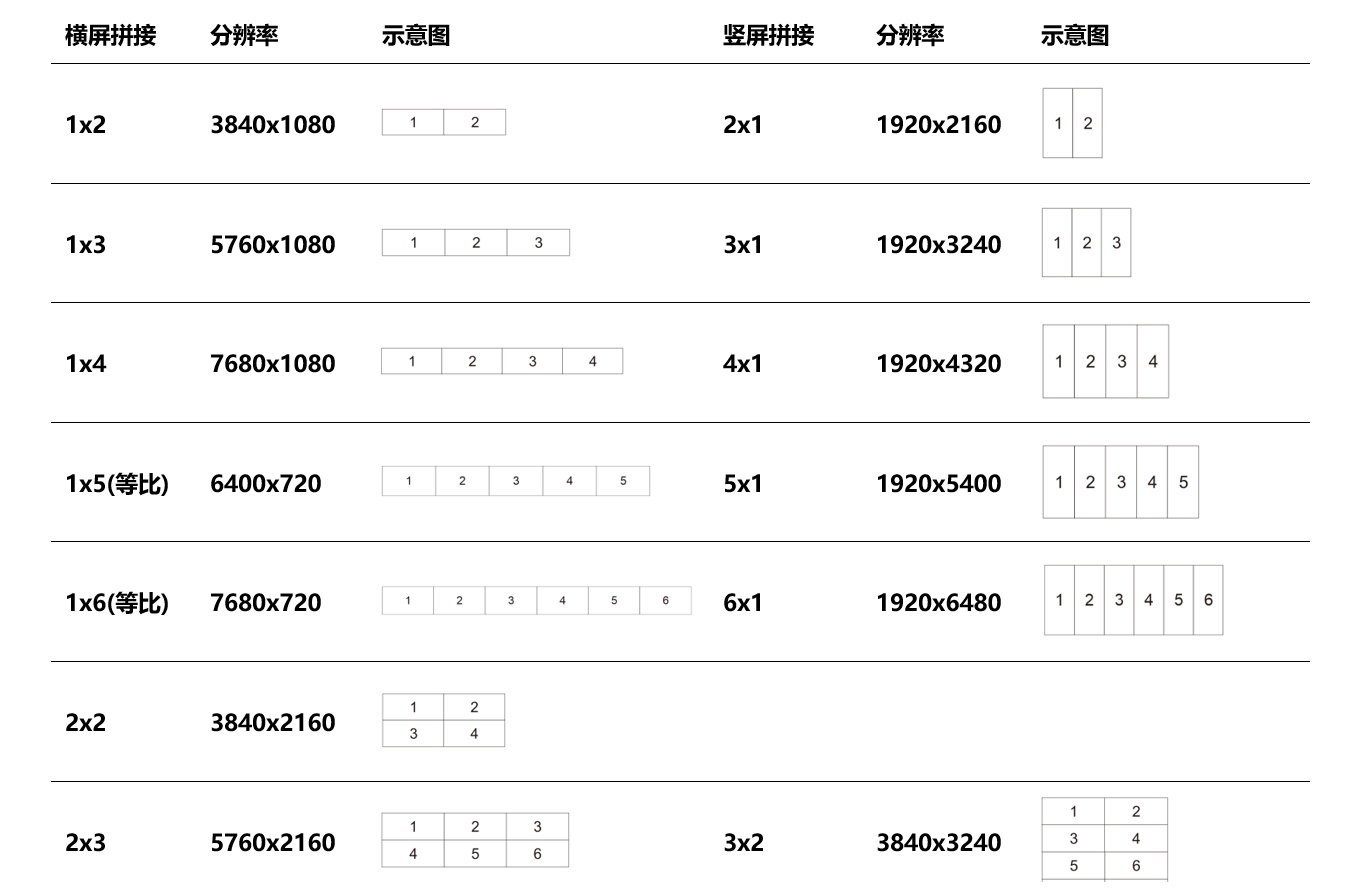

三、单台设备支持的拼接规格

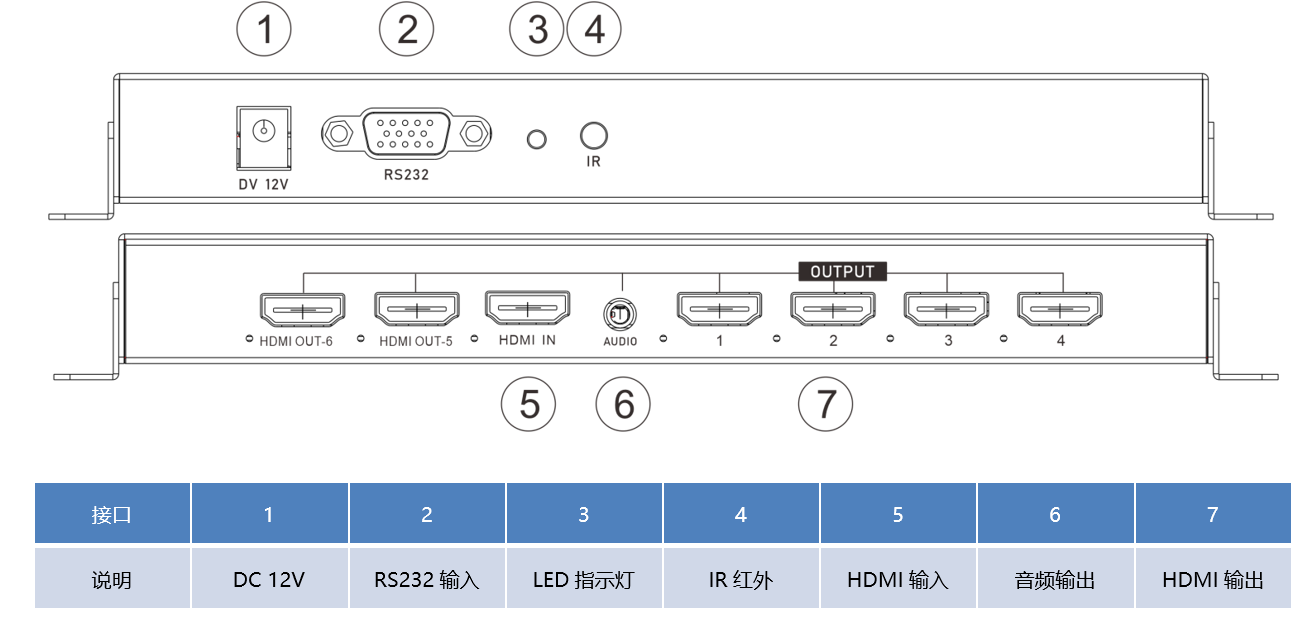

四、接口说明

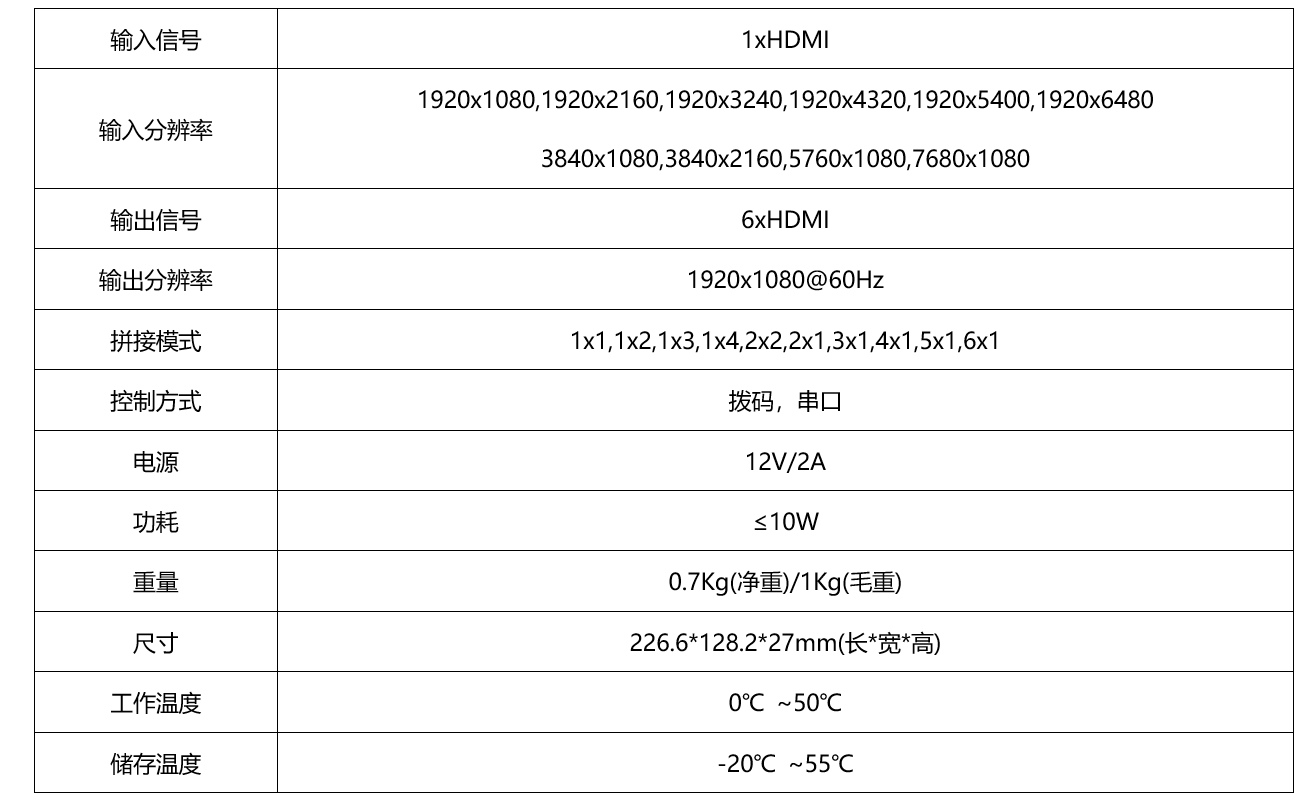

五、技术规格

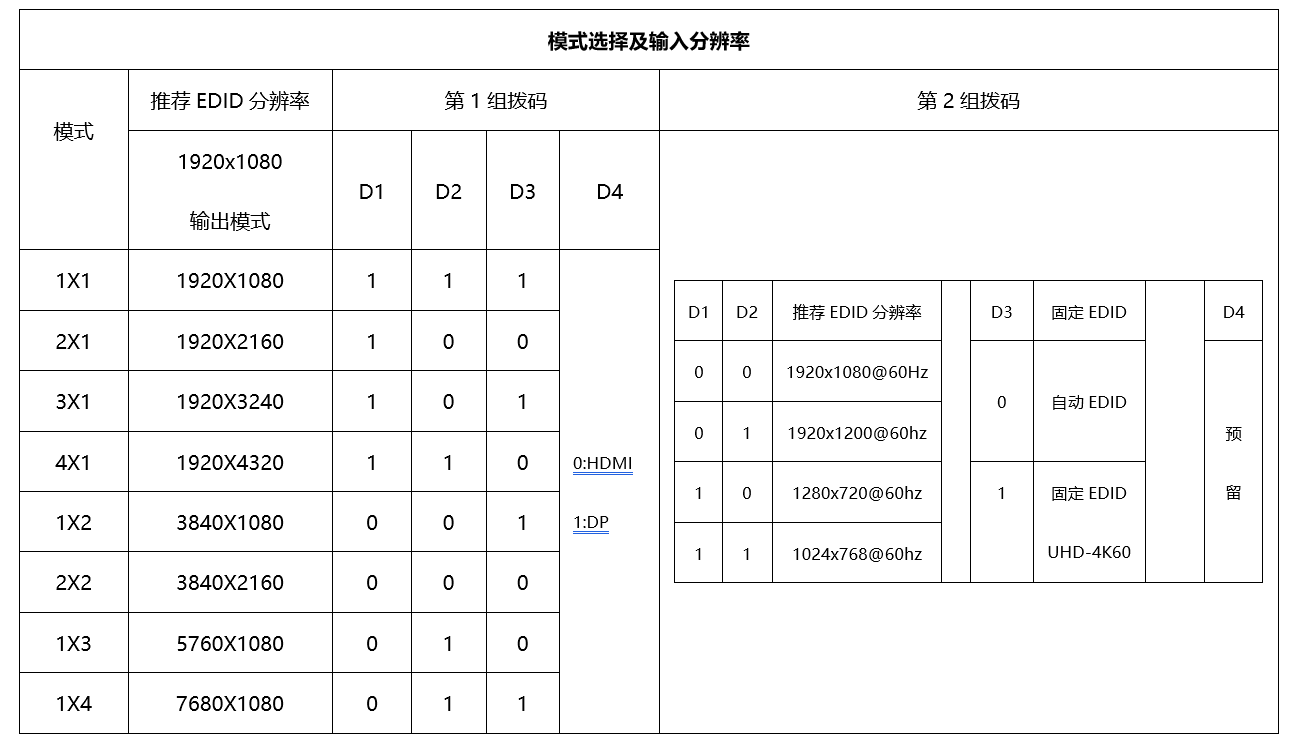

六、拨码说明
七、产品拓扑图

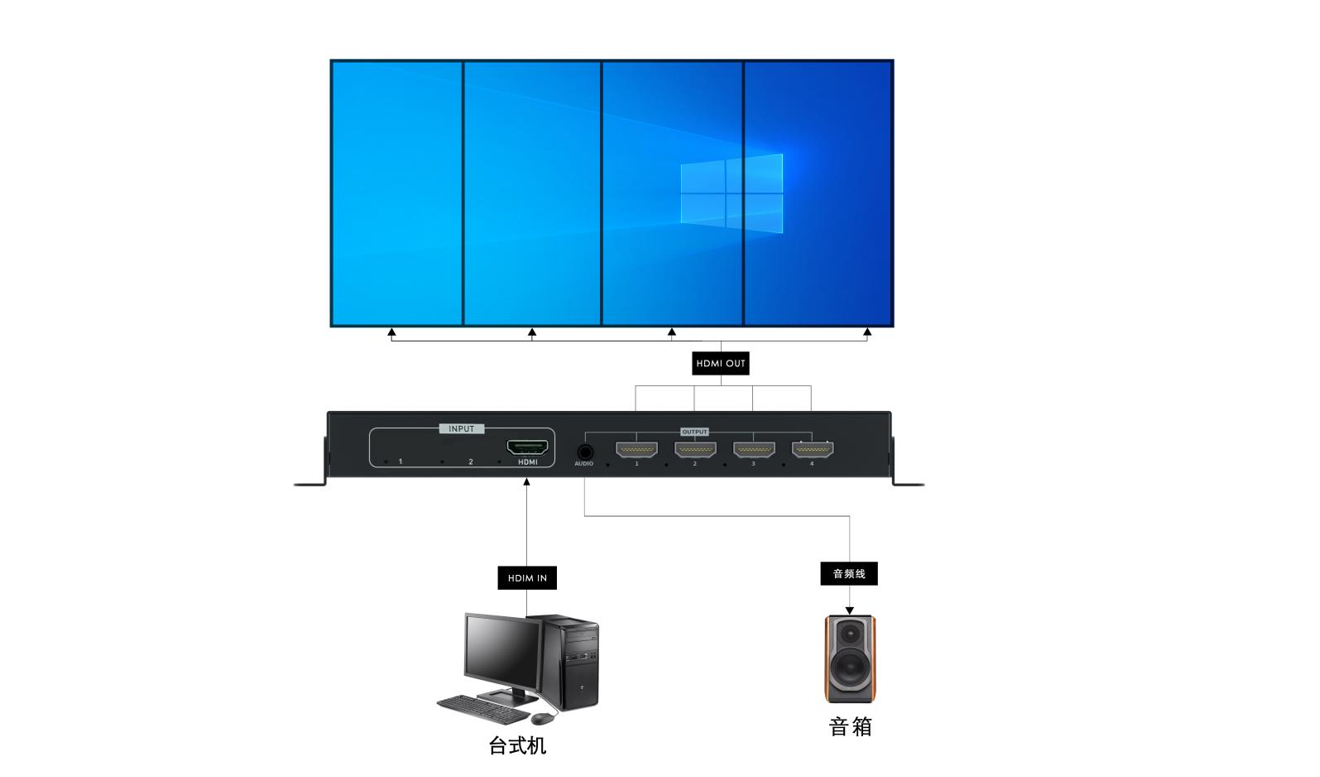

1行4列竖屏拓扑图

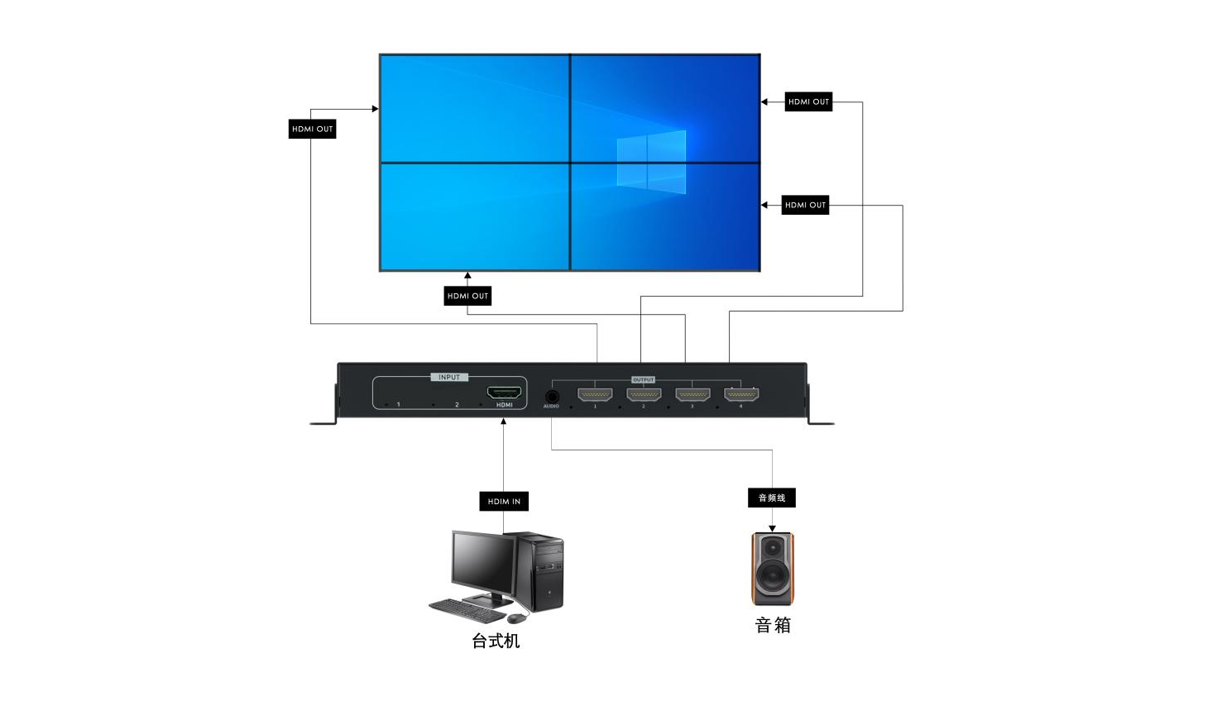

2行2列竖屏拓扑图
